核酸检测采样车
（V348 长轴加长高顶）
一、车辆型号
车辆名称 |
车辆型号 |
新世代全顺加长轴高顶方箱核酸检测采样车 |
JSV5048XJCMLA26 |
二、车辆参数
总质量（kg） |
4250 |
乘员人数（人） |
3 |
轴 距（mm） |
3750 |
外形尺寸（mm） |
5990×2200×2865 |
检测舱尺寸（mm） |
3440×2000×1900 |
最高车速（km/h） |
145 |
发动机型号 |
DURATORQ4D226H |
发动机排量（L） |
2.198 |
排放标准 |
柴油 国六 |
额定功率(KW) |
103 |
驱动型式 |
4X2前置后驱 |
变 速 箱 |
6挡手动 |
转向型式 |
助力转向 |
制动型式 |
前后盘式 |
三、方案设计
核酸检测采样车，采用江铃福特推出的福特新世代全顺加长轴轻型客车底盘改装。整车参考 PCR 检测实验室及移动实验室等相关行业标准，集成正压防护、温度调节、对讲、样品传递、车内消毒等功能，可迅速部署于户外，为群体核酸咽拭子采样、样品登记及样品整理提供有力支撑；在整个作业过程中确保医务工作人员与受检人员无直接接触，最大限度的保障了一线医务工作人员的作业安全，为新型冠状病毒核酸样本采集及样品整理提供了防护屏障及舒适的工作环境。
四、配置清单
序号 |
配置名称 |
配置描述 |
单位 |
数量 |
车身系统 |
||||
1 |
厢体总成 |
厢体骨架、轻质厢体蒙皮，隔热材料 |
套 |
1 |
2 |
前顶导流罩 |
玻璃钢材质，流线型 |
套 |
1 |
3 |
单开尾门 |
铝合金，带门锁机构及玻璃窗 |
套 |
1 |
4 |
上掀舱门 |
铝合金，带门锁机构 |
套 |
1 |
5 |
车身外观 |
根据客户要求定制 |
套 |
1 |
电器系统 |
||||
6 |
逆变器 |
拓宝，带充电功能，纯正弦波 1600W |
套 |
1 |
7 |
外接电源系统 |
240V/16A，白色 |
套 |
1 |
8 |
绕线盘 |
野狼，3*2.5，30 米 |
套 |
1 |
9 |
交/直流插座 |
组合插座，可接三/二孔的多功能插座，交/直流两用 |
组 |
6 |
10 |
室内照明灯 |
LED 形式，12V |
盏 |
6 |
11 |
圆形照明灯 |
LED 形式，12V |
盏 |
2 |
12 |
工作照明灯 |
LED 形式，12V |
盏 |
2 |
13 |
顶置车载空调 |
制冷量 4000，制热量 3000 |
套 |
1 |
14 |
对讲机系统 |
12V，各工位内外对讲 |
套 |
4 |
15 |
电动支撑腿 |
莱孟德，DMD-Z-3.5-490 |
套 |
1 |
16 |
监控系统 |
海康威视，各作业区独立录像 |
套 |
1 |
消毒设施 |
||||
17 |
紫外线消毒灯 |
定时、有效杀毒 |
盏 |
1 |
18 |
臭氧发生器 |
臭氧量 4G/H，配臭氧浓度传感器 |
套 |
1 |
19 |
等离子消毒系统 |
实现人机共存消毒 |
套 |
1 |
防护系统 |
||||
20 |
新风过滤系统 |
顶置式，含高效过滤装置 |
套 |
1 |
21 |
正压控制系统 |
新风量和正压监测 |
套 |
1 |
22 |
隔离手套 |
采样用 |
套 |
4 |
23 |
办公隔离屏 |
透明材质，抗菌、易清洗 |
套 |
6 |
橱柜系统 |
||||
24 |
中隔板 |
复合材料 |
套 |
1 |
25 |
登记办公桌 |
复合材料 |
套 |
2 |
26 |
采样工作台 |
复合材料 |
套 |
2 |
27 |
样品处置柜 |
复合材料 |
套 |
2 |
28 |
折叠桌板 |
采样区使用 |
套 |
2 |
29 |
传递槽 |
登记区使用 |
套 |
2 |
内饰座椅系统 |
||||
30 |
检测舱内饰 |
高分子材料，抗菌、防腐、易清洗 |
套 |
1 |
31 |
医用地板 |
整体塑胶，防水、防腐、耐磨、防霉、环保、防火 |
套 |
1 |
32 |
工作人员座椅 |
可旋转 |
只 |
5 |
其它改置 |
||||
33 |
洗手池系统 |
电动，含净水箱，污水箱 |
套 |
1 |
34 |
车载饮水机 |
冷热多用型，供医务人员使用 |
套 |
1 |
35 |
污物桶 |
20L，医疗废弃物 |
个 |
4 |
36 |
灭火器 |
干粉式，检测舱配备１个，驾驶舱配备 1 个 |
个 |
2 |
设备配置 |
||||
37 |

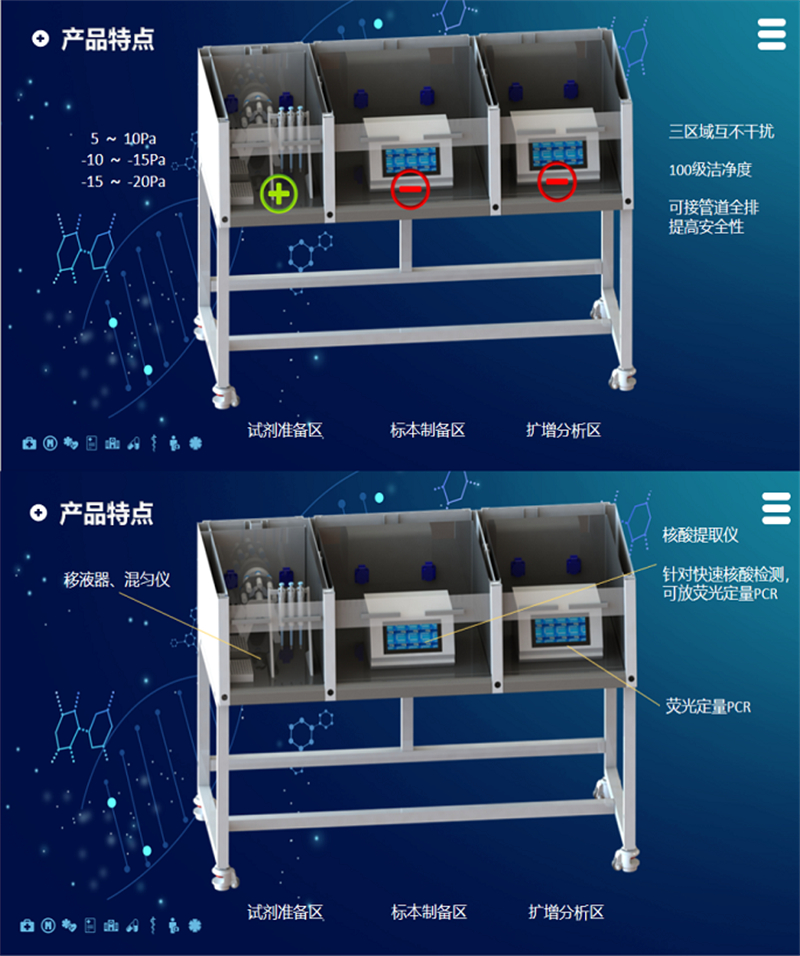

快速核酸检测工作站 |
该设备分为三个区域，分别为试剂准备区，标本制备区和扩增分析区。三个区域紧靠设计，又互不干扰，保证了各个检测环节的安全性，减少各区域间样品传递时间，提高快速核酸检测效率。 |
台 |
1 |
38 |

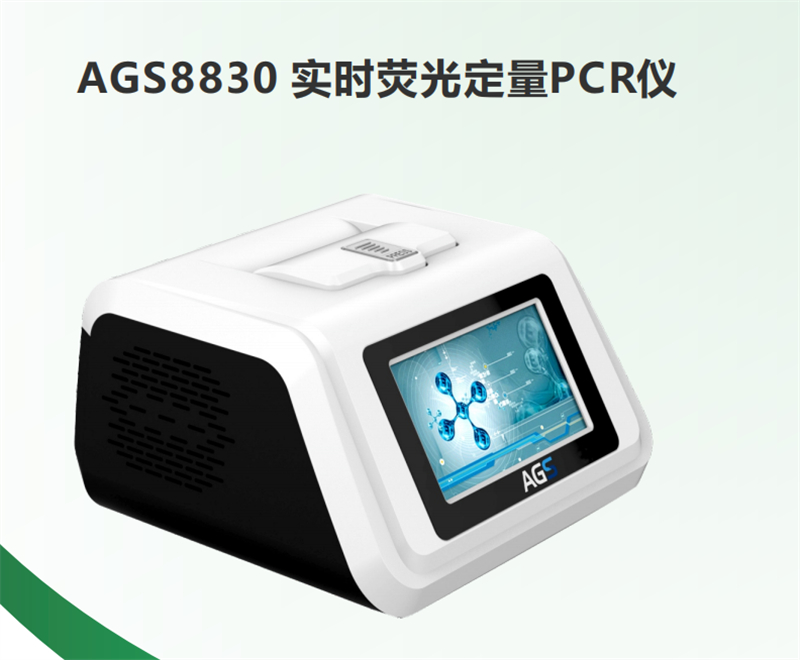

核酸检测一体机 |
本产品应用“实时荧光定量PCR技术”，结合自主开发的“实时动态精准温控技术”，可用于各类荧光定量PCR检测项目，实现快速核酸检测。外观小巧紧凑，功能强大，操作灵活，使得PCR扩增快速完成。运用特殊的反向防污染开盖设计，有效避免热盖意外弹起导致的污染。简化实验操作流程，结合高效的快速PCR试剂，为新型冠状病毒检测等项目提供完整的解决方案。 |
台 |
1 |
39 |
快检试剂盒 |
扩增试剂（50人份/盒），样本释放剂（48人份/盒） |
盒 |
2 |
40 |
旋涡混合器 |
旋涡混合器具有结构简单可靠，仪器体积小，耗电省，噪音低等特点，能将所需混合的任何液体、粉末以高速旋涡形式快速混合，混合速度快、均匀、彻底。 |
台 |
1 |
41 |
移液器 |
20-200微升（单道可调） |
个 |
1 |

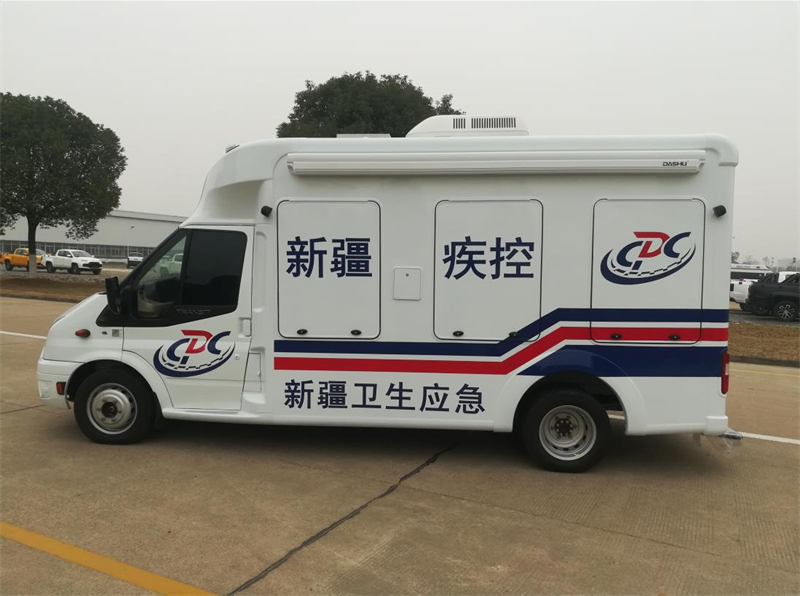

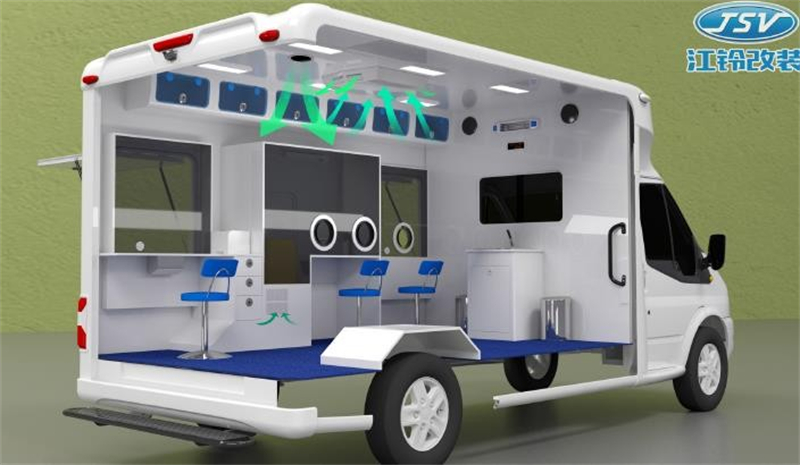

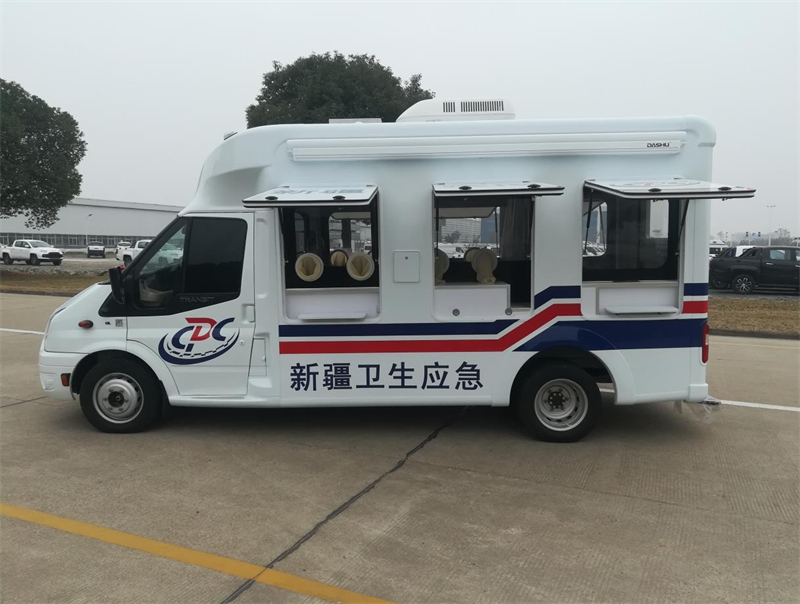

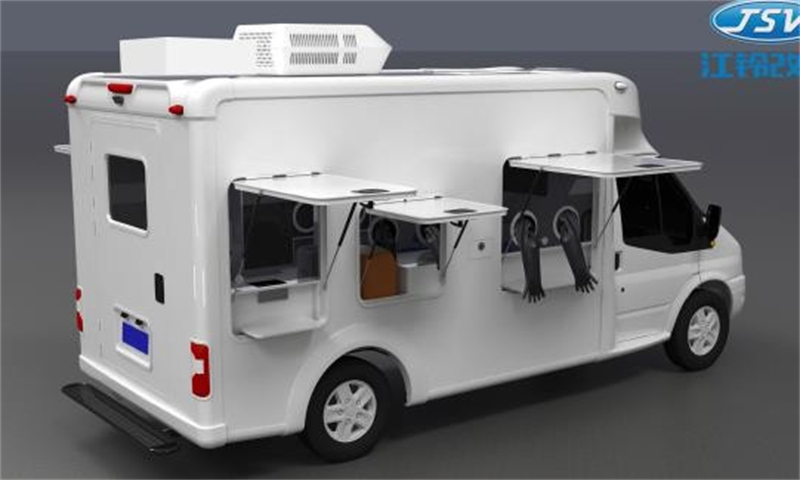

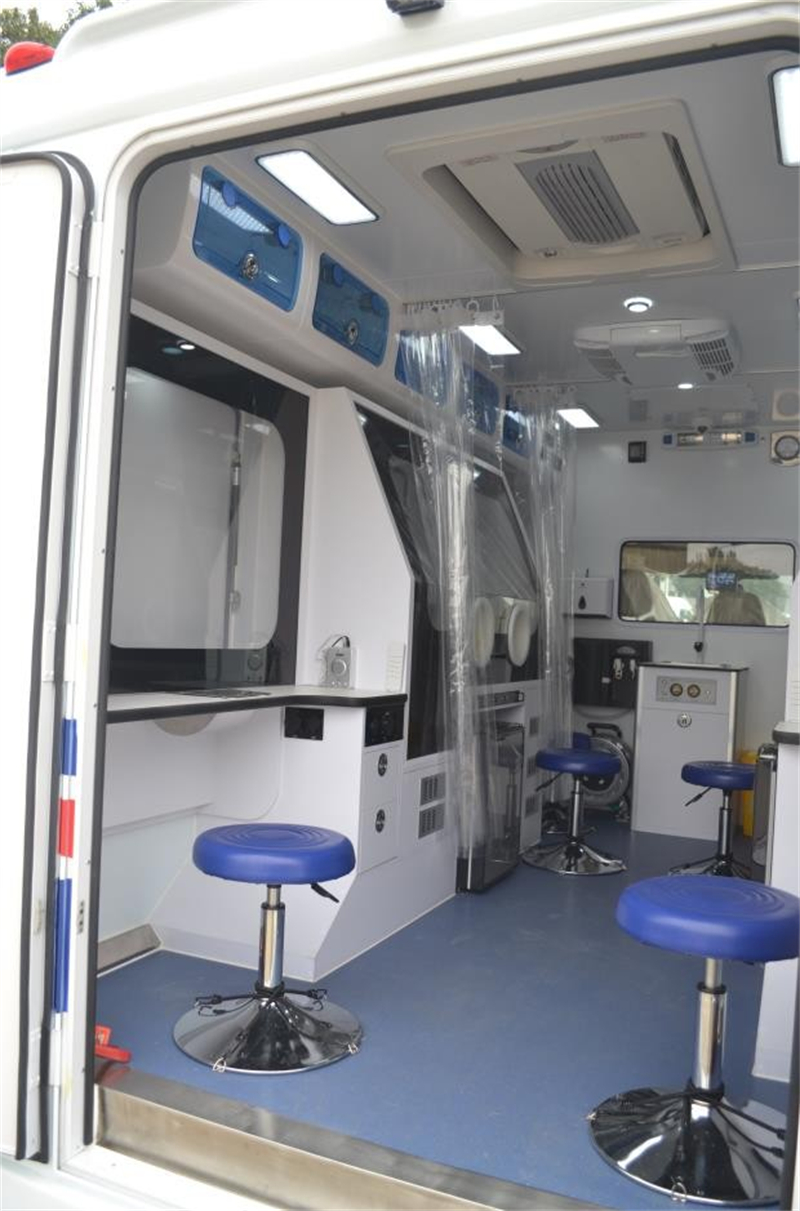

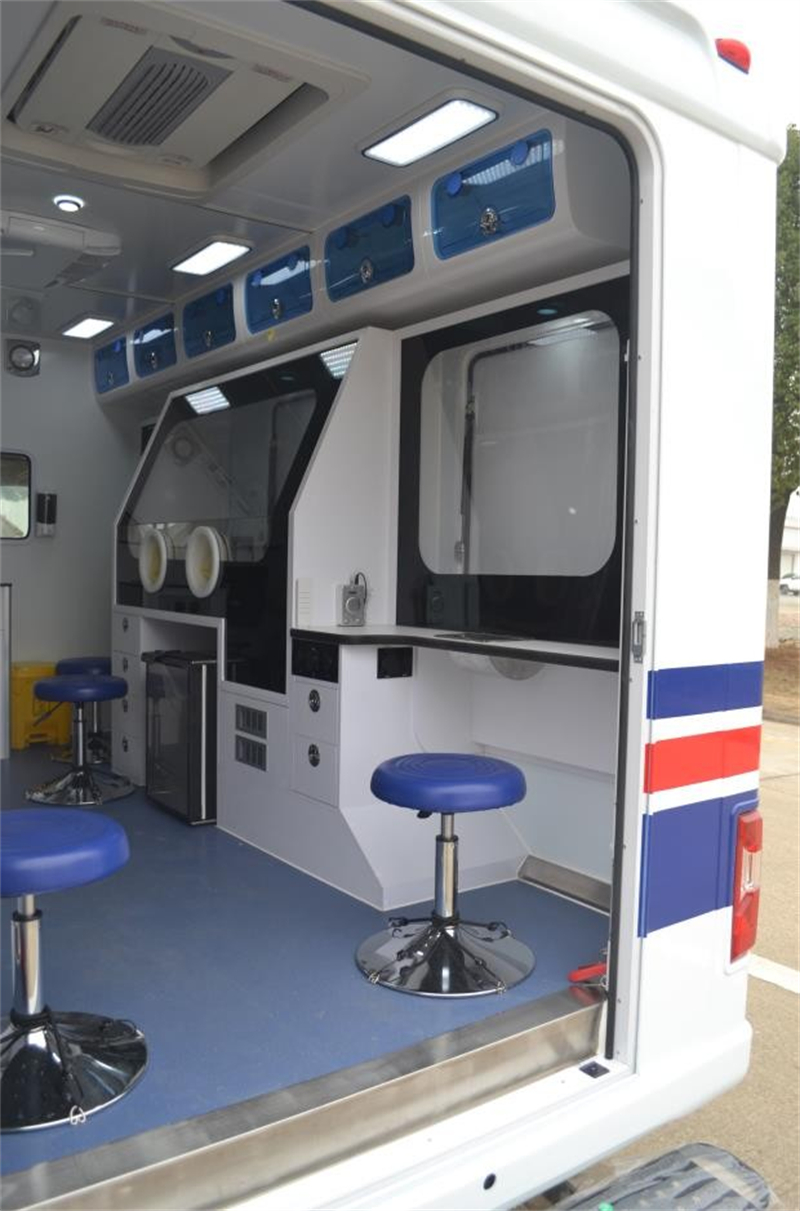

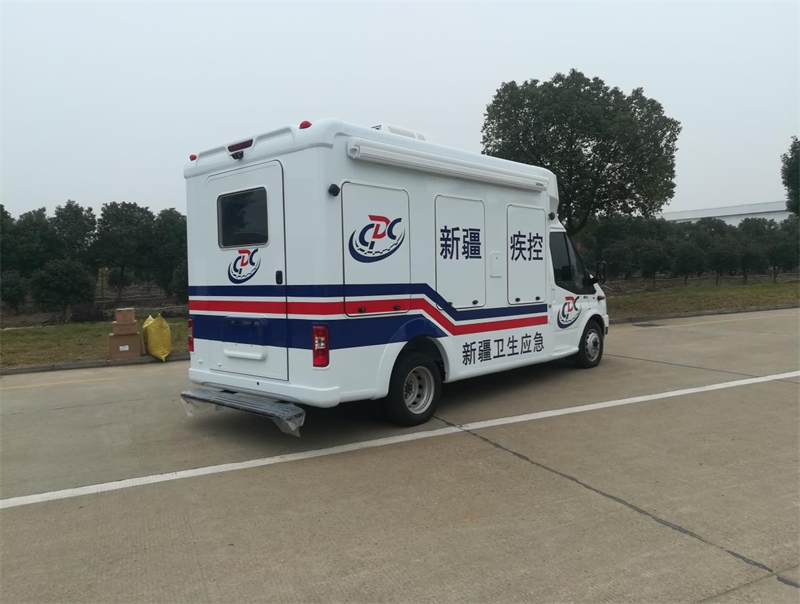

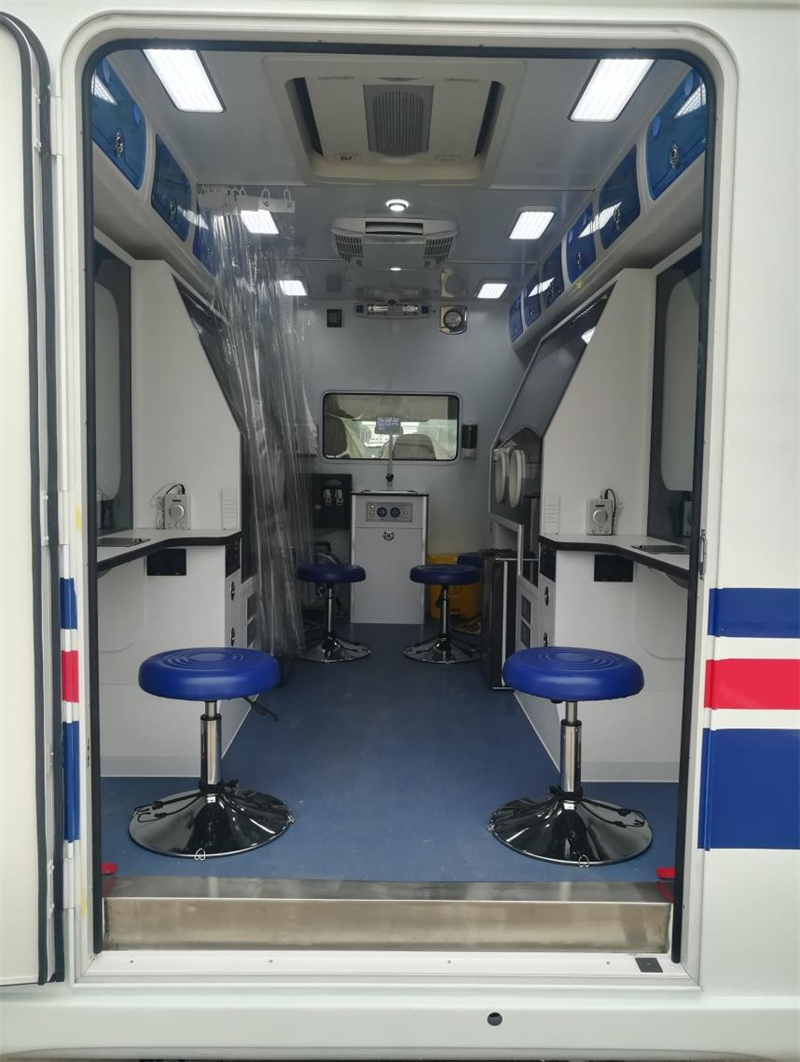

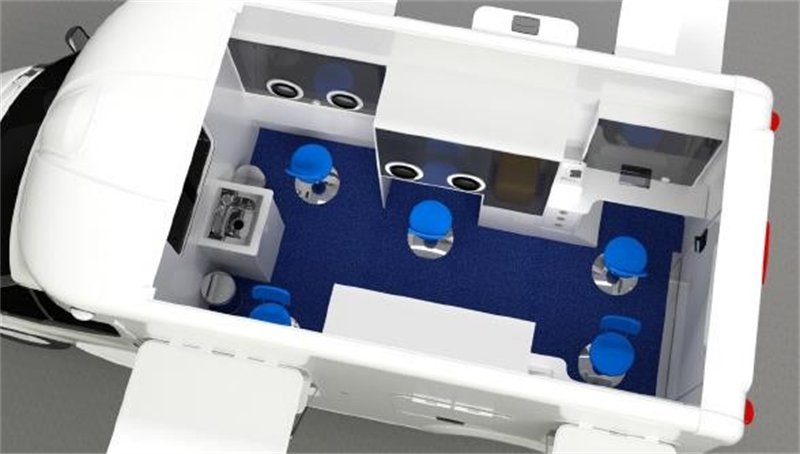

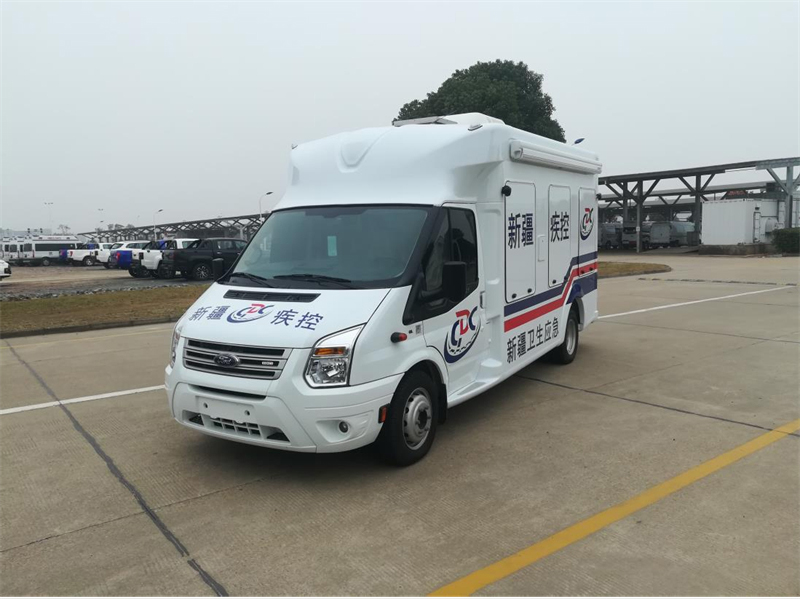

五、效果图展示（图片仅供参考，以实际购买车型为准）
六、设备图
